2.Curve

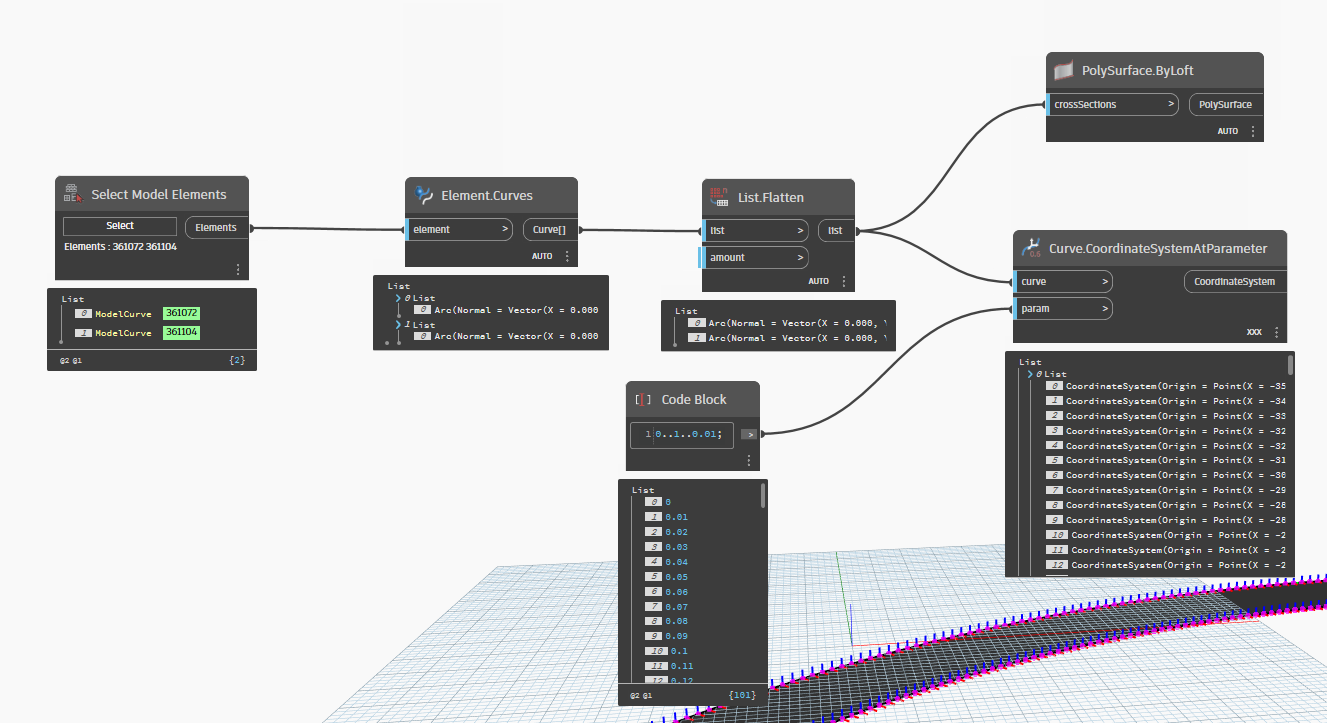

Model Line으로 호를 만든후에 offset 12미터 주어서 두개의 선을 만든다.



그후에 두 선으로 면만든후 0.01m 마다 좌표계를 부여한 모습



여기서 중요한건 Curve.CoordinateSystemAtParameter에서 결과값인 CoordinateSystem을 Cross Product로 해야한다.

그렇지 않으면 [model line 0 과 Code Block 0] [model line 1 과 Code Block 1]가 매칭된 두개의 결과값 밖에 나오지 않음



3. 사면 작성

사면 커브 만들기

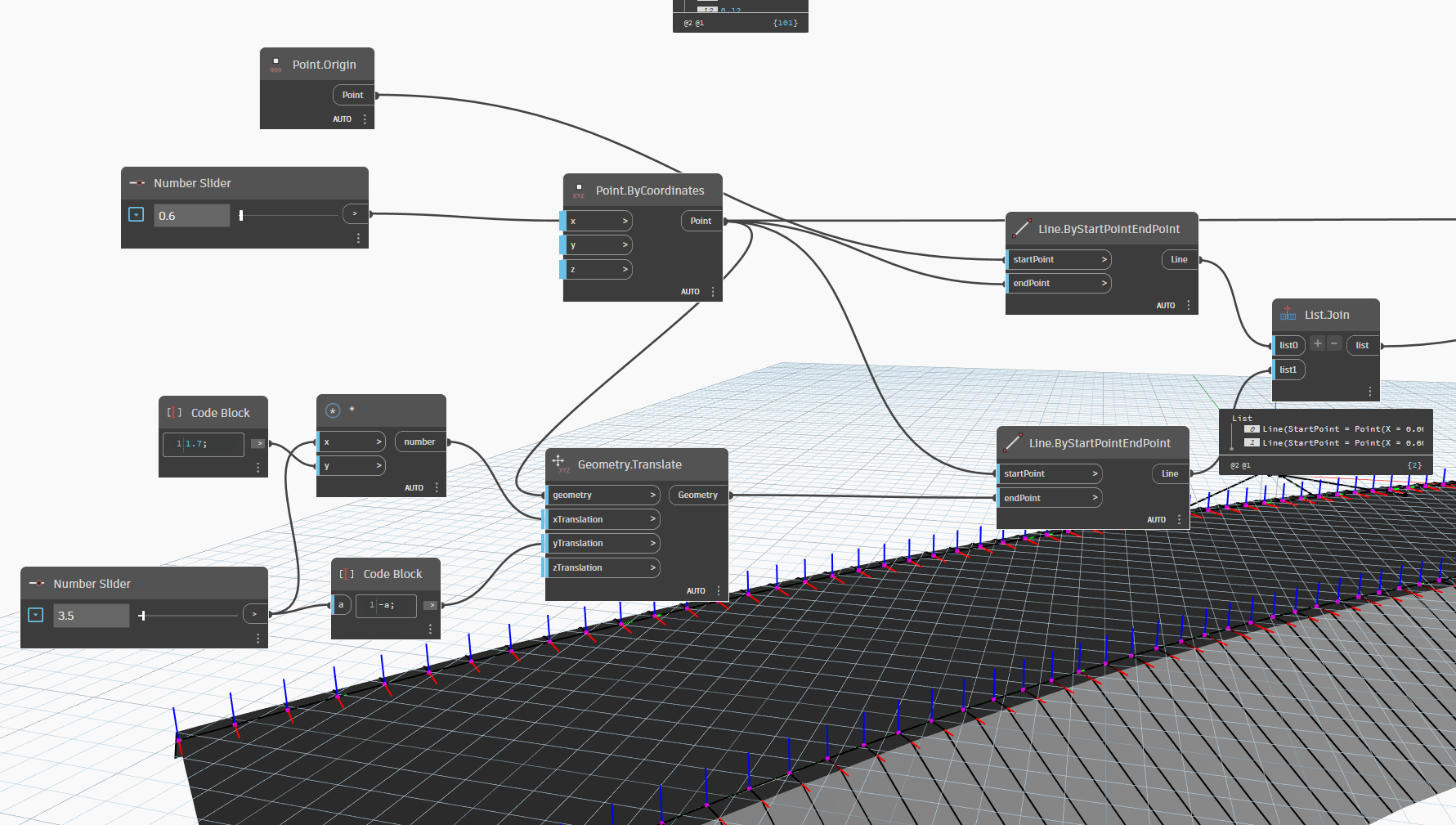

Line 두개 만드는데 이것을 통해서 사면을 만듬

밑에 있는 line은 회전을 통해 z값을 부여

list join을 통해서 선을 통합



list join 설명사진



List join했는데 보면 이것은 xy 평면위에 올라가있음

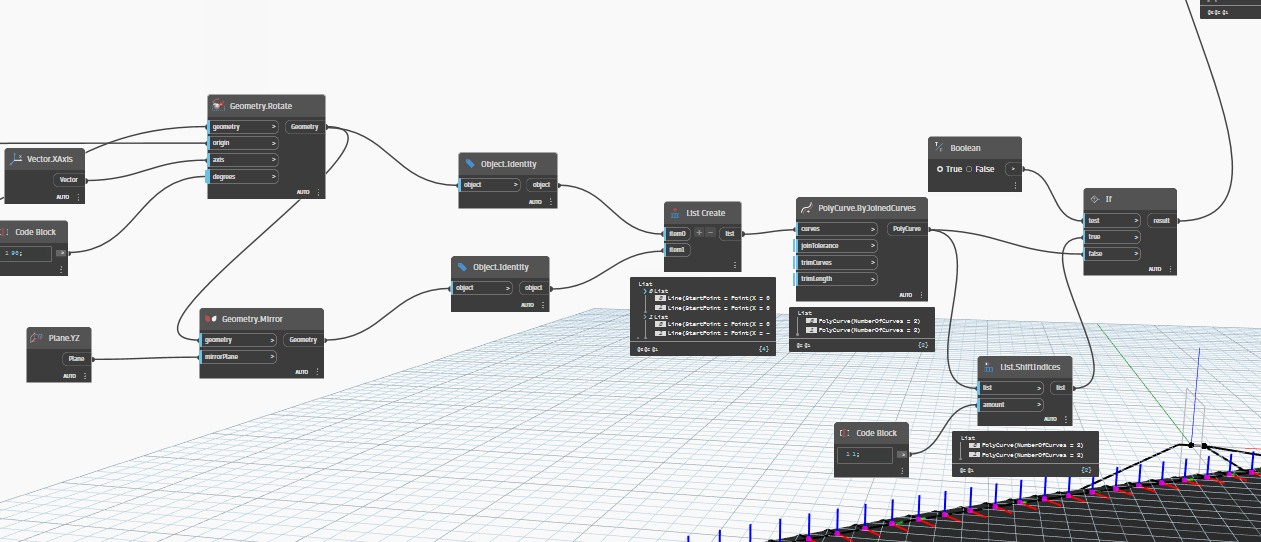

사면에 맞는 모양 만들기 위해서 geometry transform으로 90도 회전해준다.



그 다음에 조건문을 달아주는데 이걸 안달아주면 사면의 방향이 역방향 혹은 랜덤으로 갈 수있음

근데 아무리 생각해도 조건문이 어떻게 이걸 알잘딱깔센하게 찾아주는지는 의문임



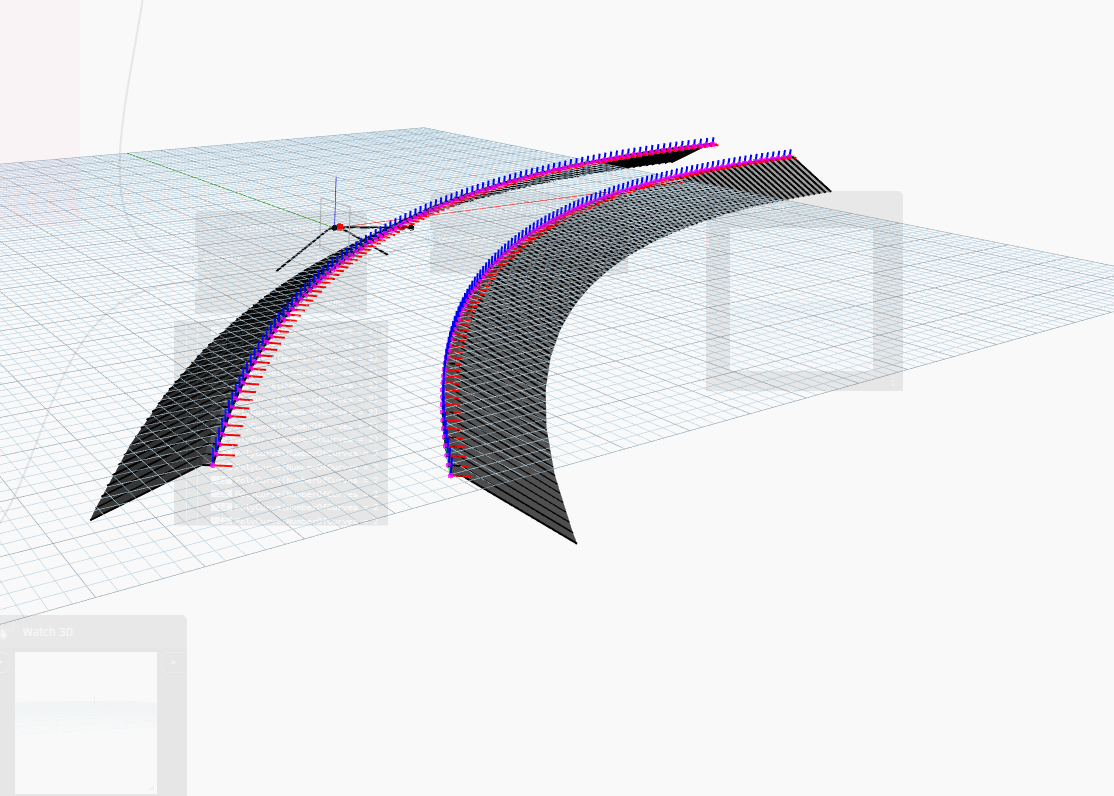

핑크색이 이전에 만들었던 도로 형상이고

초록색이 사면 형상 만든것이다

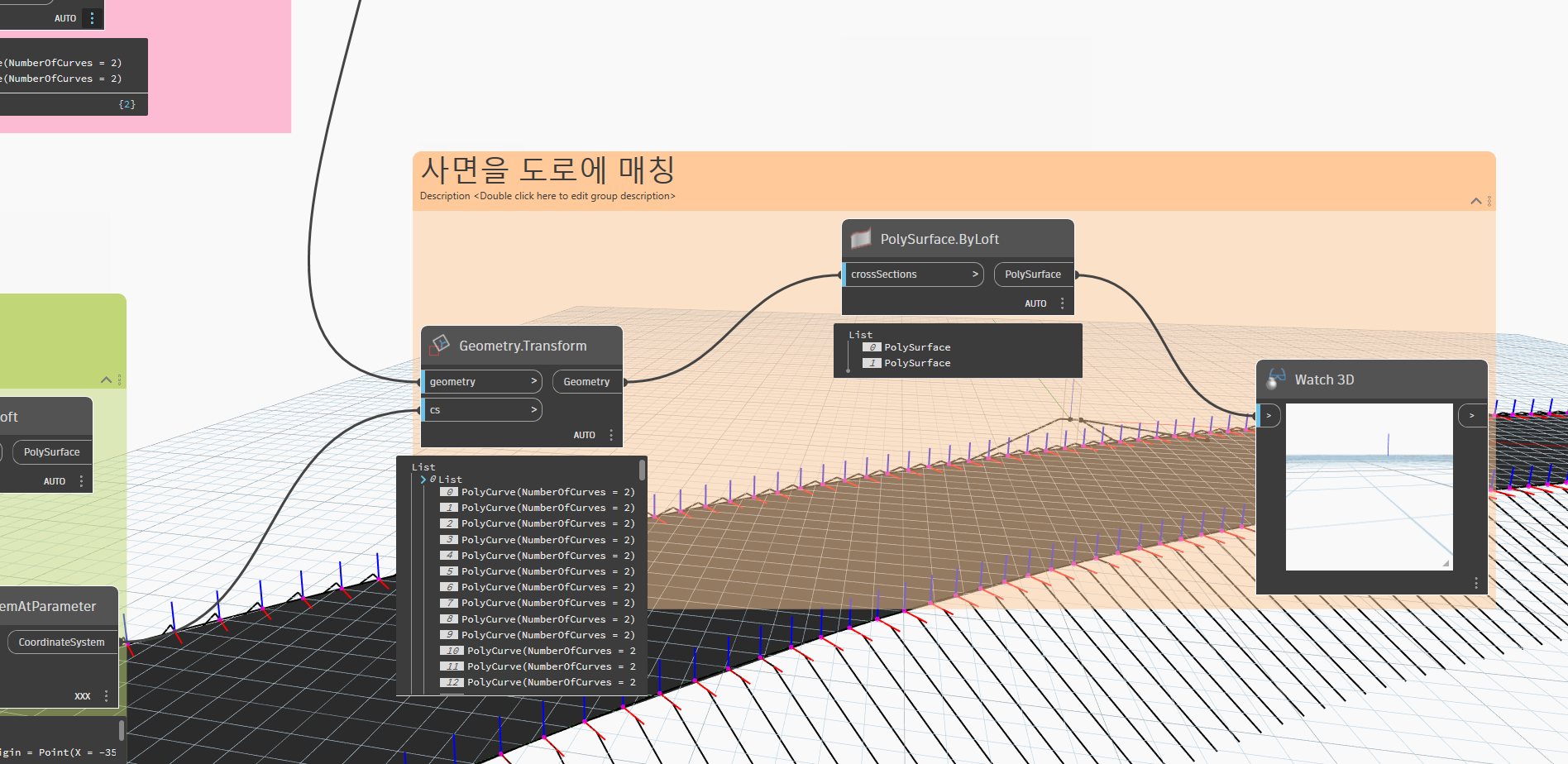

주황색 그룹안에 넣은 것 처럼 하면 사면의 형상이 origin에 있는 것이 아니라 사면에 있는 좌표계에 들어감



분명 loft/surface 등을 넣었는데 안보인다?? watch3d에 한번 넣어보자



일단 여기까지 공부
